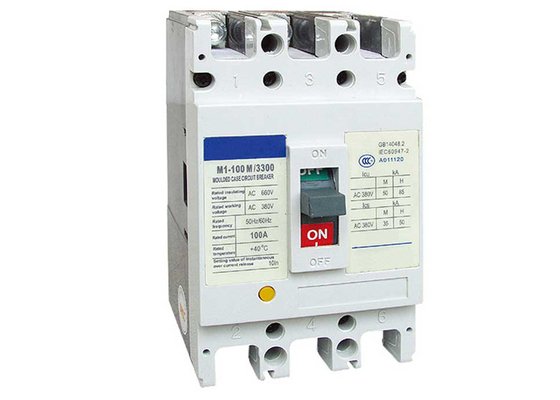

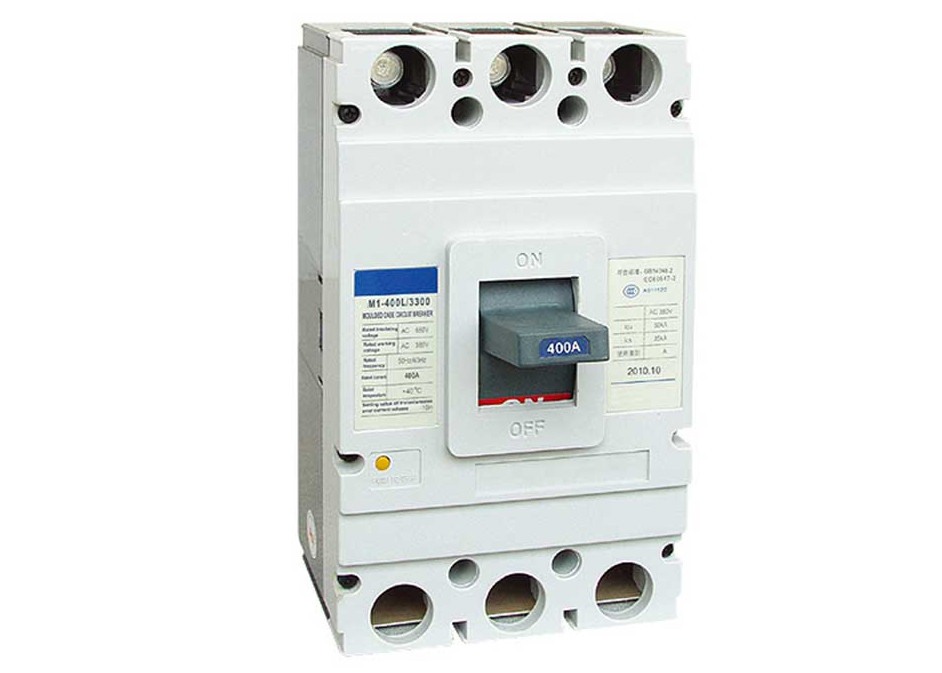

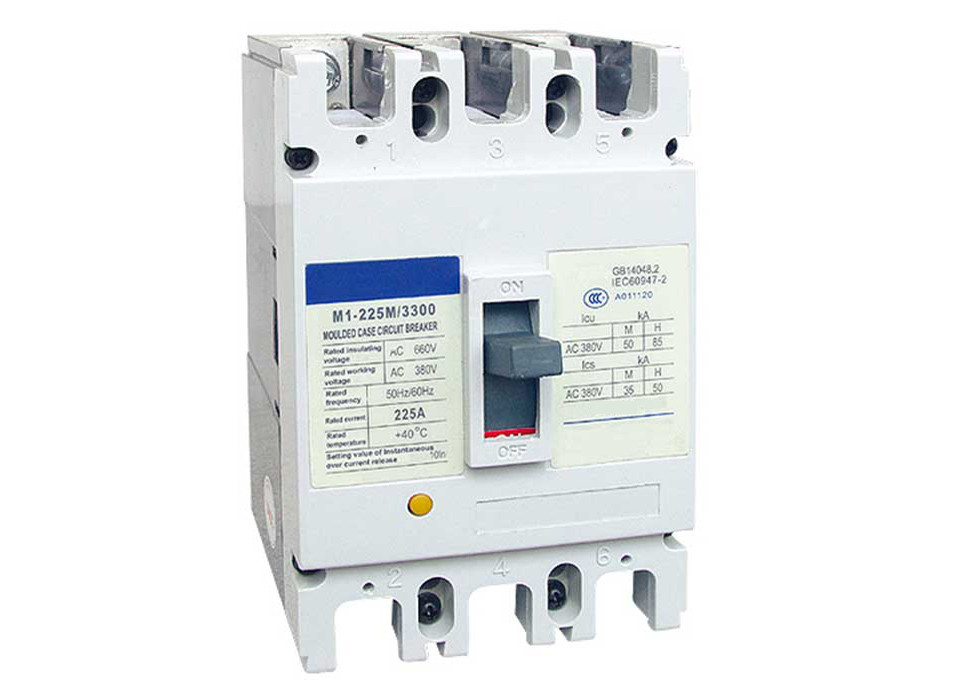

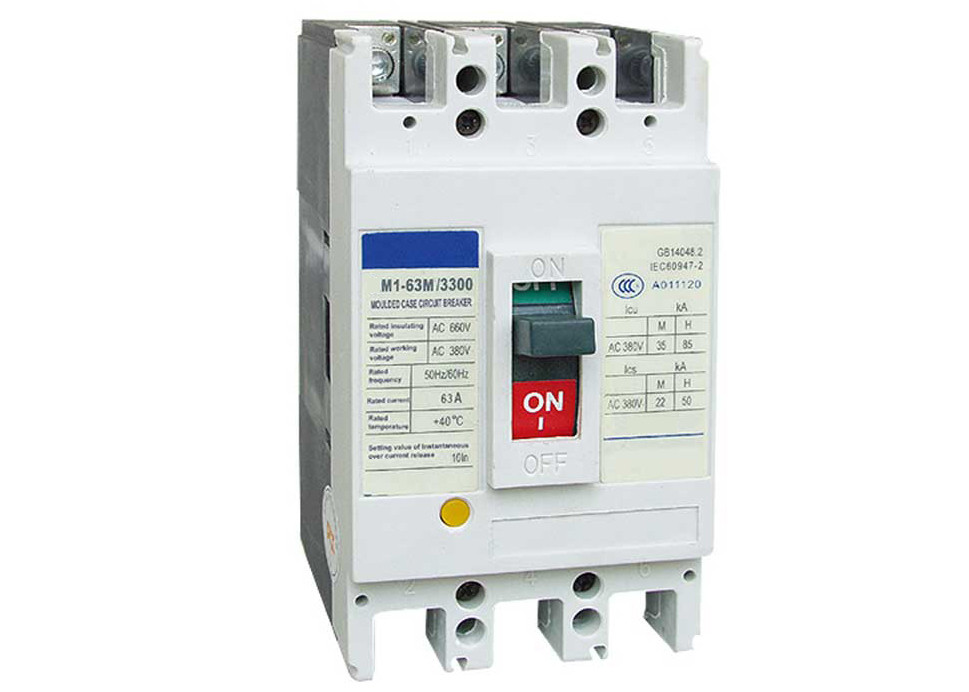

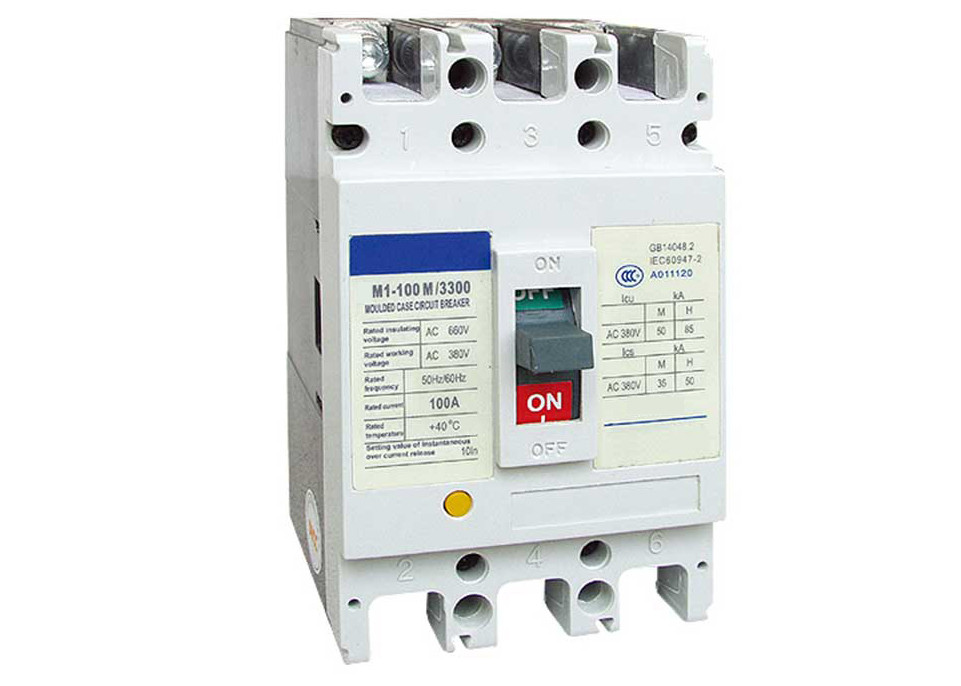

WCM1 gevormde Gevalstroomonderbreker 60HZ, Motorstroomonderbreker iec60947-2

Hoofd Technische Specificatie (table1)

Nota: 6A zonder thermische bescherming

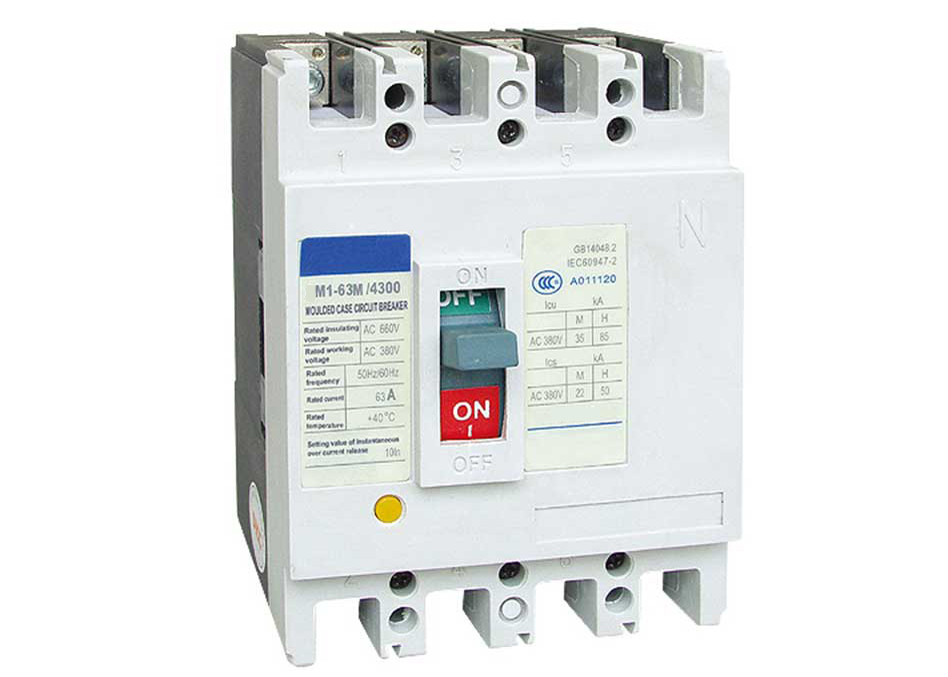

De n-Pool van vier-polen breker wordt gesitueerd bij de rechterkant van het product heeft vier types:
Type A: Zonder huidige reis-huur op n-pool die die, en met de andere drie polen sluiten niet openen de hele tijd maken.
Type B: Zonder huidige reis-versie op n-pool die die en met de andere polen sluiten openen.
Type C: Met huidige reis-versie die die en met de andere drie polen sluiten openen.
Type D: Met huidige reis-versie die die de hele tijd het sluiten niet maken en met de andere drie polen openen.

Beschermingskenmerk
De thermodynamische versie van een stroomonderbreker verstrekt de eigenschap van omgekeerde time-delay, terwijl de magnetische versie de onmiddellijke verrichting zoals die op lijst 2 (distributiestroomonderbreker) wordt getoond en lijst 3 (de stroomonderbreker van de motorbescherming) is.


Table2

Table3

Toebehoren van Stroomonderbreker
1 de externe toebehoren van de breker
Verrichtingsapparaat met motor
1) Het bedradingsdiagram van apparaat van de typecdm het elektromagnetische verrichting (montage AM1-63,100,225) ziedt na tekening (bedradingsdiagram van de externe toebehoren van de breker in het gestippelde kader)

Codebeschrijving: SB1SB2stand voor drukknop. (verstrekt door gebruikers zelf) Aantal „1“ „tribune 2“ „3“ voor aantal bedrading van terminals.
Voltageclassificatie: AC50Hz 230V 400V gelijkstroom 220V
2) Bedradingsdiagram van typecd verrichtingsapparaat met motor (montage AM1-400 630 800) seebelows (bedradingsdiagram van de externe toebehoren van de breker in het gestippelde kader)

Codebeschrijving: SB1SB2stand voor drukknop. (verstrekt door gebruikers zelf) „X“ betekent de terminals van de lijnverbinding
Voltageclassificatie: AC50Hz 230V 400V gelijkstroom 220V



Het roterende apparaat van de handvatverrichting
Het mechanisme wordt gebruikt in gevormde gevalstroomonderbreker om het paneel trekken-uit in werking te stellen. Het Powerdistributionpaneel en de leveringsdoos buiten het paneel door het handvat te draaien, zouden en om thedoor van paneel te verzekeren niet openned wanneer de breker zijnd zijn. Kan het hand-aandrijving mechanisme met twee soorten verrichting worden uitgerust, is één modelsquarehandvat van „A“, is andere het model ronde handvat van „B“.

4.2 versiepatroon en toebehorencode

SHT: Shuntversie; UVR: Onder-voltageversie; BIJL: Hulpcontact; AL: Alarmcontact

De code van versie patternand toebehoren	Naam/Type	WCM1-63, 100, 225	WCM1-400	WCM1-630	WCM1-800
200, 300	Geen toebehoren	200: magnetische versie (slechts kortsluitingbescherming) 300: thermische magnetische versie (zowel overbelasting als kortsluitingbescherming)
208, 308	Alarmcontact
210, 310	Shuntversie
220, 320	Hulpcontact
230, 330	Onder-voltageversie
240, 340	Shuntversie Hulpcontact
250, 350	Shuntversie Onder-voltageversie
260, 360	Groep twee hulpcontact
270.370	Onder-voltageversie Hulpcontact
218, 318	Shuntversie Alarmcontact
228, 328	Het Hulpcontact van het alarmcontact
238, 338	Onder-voltage releaseAlarm contact
248, 348	Shuntversie, Alarmcontact, Hulpcontact
268, 368	Groep twee hulpcontact, Alarmcontact
278, 378	Shuntversie, Alarmcontact, onder-Voltageversie

Volgens de eisen van de gebruiker, konden de toebehoren tot direct draadresultaat leiden of lijnwiringterminals zouden kunnen worden toegevoegd (gelieve te merken uit in het geval van het maken van orde).

Onder-voltageversie
Wring diagram van het onder-voltage module verbonden uiterlijk (de interne toebehoren in het gestippelde kader) Ue: AC50Hz 230V, 400V

Wanneer het verrichtingsvoltage 35%~70% van de nominale spanning is, de onder-voltageversie shouldmake de brekerreis correct. Wanneer het verrichtingsvoltage 85%~110% van de nominale spanning is, de onder-voltageversie shouldmake de dichte breker. In het geval van verrichtingsvoltage minder dan 35% van de nominale spanning, het shouldprevent onder-voltage de breker van het sluiten. Nota: Slechts zou de onder-voltageversie vooraf moeten worden geactiveerd, kon de breker berecramped en aanzette, anders zal de breker worden beschadigd.


Shuntversie
De regeling van bedrading (de interne toebehoren in het gestippelde kader) „K“ is het langzame het normaal-sluitencontact van de motieschakelaar verbindt de rol in reeks in de shuntversie. Het zet of draai-weg vrijwillig zodra de breker of weg aan.

Voltageclassificatie: AC50Hz 230V of 400V, de shuntversie zouden van gelijkstroom 110V 220VThe de brekerreis betrouwbaar moeten maken wanneer het verrichtingsvoltage 70%~110%of het geschatte controlevoltage is.

Alarmcontact
De positie van de breker in "uit" of "aan"
De positie van de breker in „vrije reis“ (alarm)	B11 en B12 schakelaar van „dicht“ „om te openen“, statusof B11 en B14 schakelaar van „open“ aan „dicht“

Hulpcontact
Wanneer de breker in " van“ is		Voor de breker met kader current400A en hierboven
		Voor de breker met kader current225A en hieronder
Wanneer de breker in " op“ is	Wanneer de breker in "uit" is, schakelen de contacten van „dicht“ „openen“. Wanneer de breker in "uit" is, schakelen de contacten van „open " aan dicht“
