OEM Elektronische Zaal Thermostaat Gemotoriseerde Kleppen AC 220V - 250V

OEM Elektronische Zaal Thermostaat Gemotoriseerde Kleppen AC 220V - 250V

Gebruiksinstructies

Bimetaalruimtethermostaat voor het verwarmen en airconditioningsinstallaties

Thermail, elektro en mechanische eigenschappen

Brekende capaciteit

Bij het openen van contact, 10A-250VAC (Ohmic lading)

Verschil: 0.5K

De schaalaanpassing van de temperatuur

De schaalaanpassing van de temperatuur:

Na bijna twee dagen van de installatie, om een aanpassing van de precjseschaal te verkrijgen, meet de kamertemperatuur met een verwijzingsthermometer, plaatste een kant de thermostaat. Het houden shagrened een deel van knob.turn de index met een muntstuk, om dezelfde waarde van de thermometer te bereiken. Wij stellen voor om het materiaal bij 1.5meter van de vloer en verre uit om het even welke hittebron ongeveer te installeren.

Patroon

B1-met N.C contact.

B2-met N.C contact en AAN-UIT- schakelaar

B3-met SPDT-contact (omschakeling)

B4-met verandering over contact (SPDT) en AAN-UIT- schakelaar

B7-met normaal gesloten contact op de " Winter“ en normaal open contact op de „Zomer " plus de „zomer-Winter " selecteur-schakelaar

1) Basis

2) Dekking
3) Dekkingsschroef

4) Knop

5) Lockpins.the moeten de slotspelden voor schaalbeperking (5) van de basis van de thermostaat worden losgemaakt, worden zij gevestigd op de bevestigende gaten.

6) Index

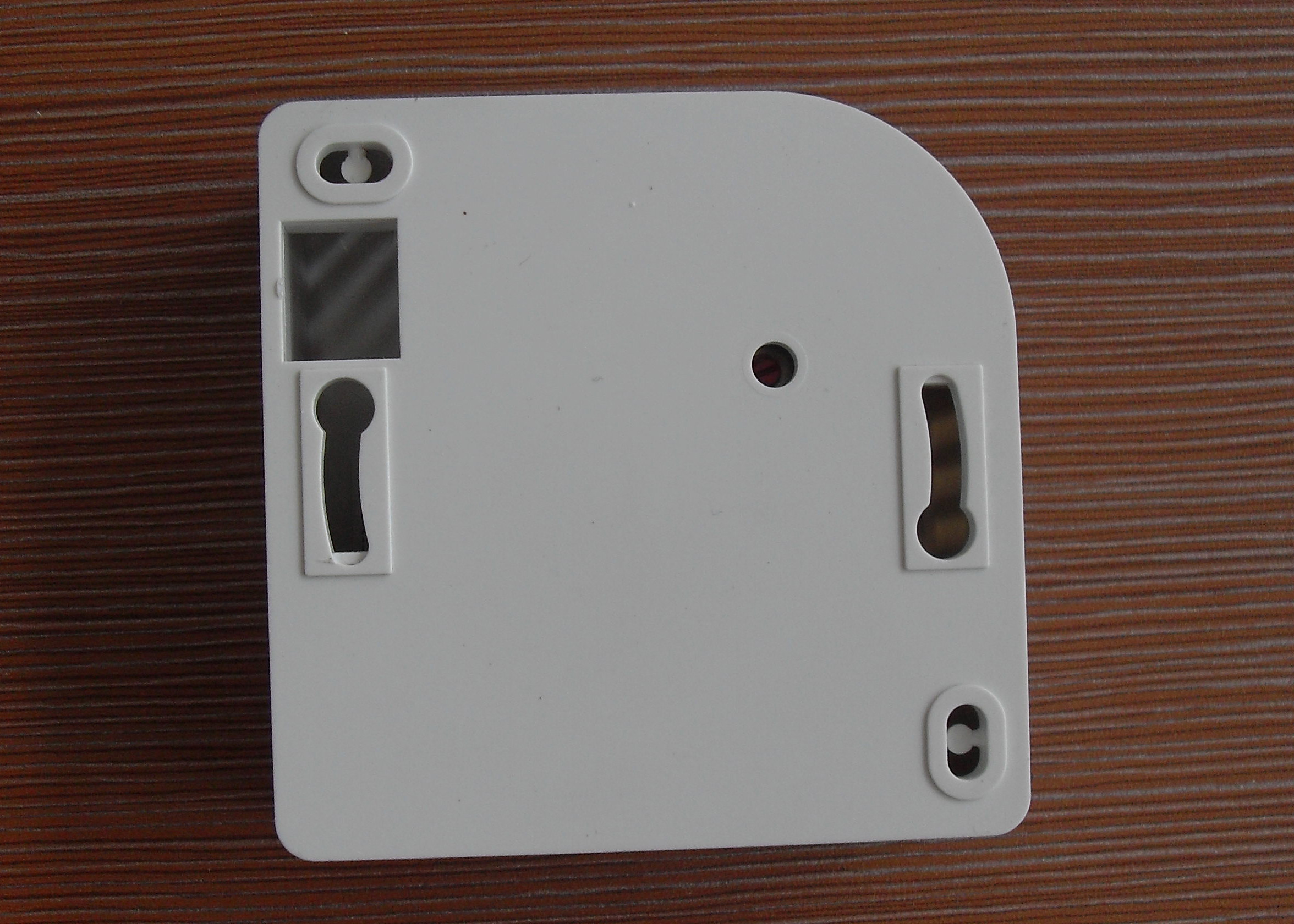

Het bevestigen van de ruimtethermostaat kan direct op de muur door schroeven en noten worden gedaan.

Belangrijk

Accelaratingsweerstand met voltage tegen 220-250VAC

Deze thermostaat wordt voorzien van een versnellende weerstand die moet zijn absoluut verbonden om de prestaties van de verordening te verkrijgen. Terminal 4 heeft zo om aan meutral volgens het diagram worden aangesloten dat op de dekking wordt getoond. Deze verbinding staat ook het werken van de proeflamp toe die op de verrichting van het verwarmen wijst.

AFMETING

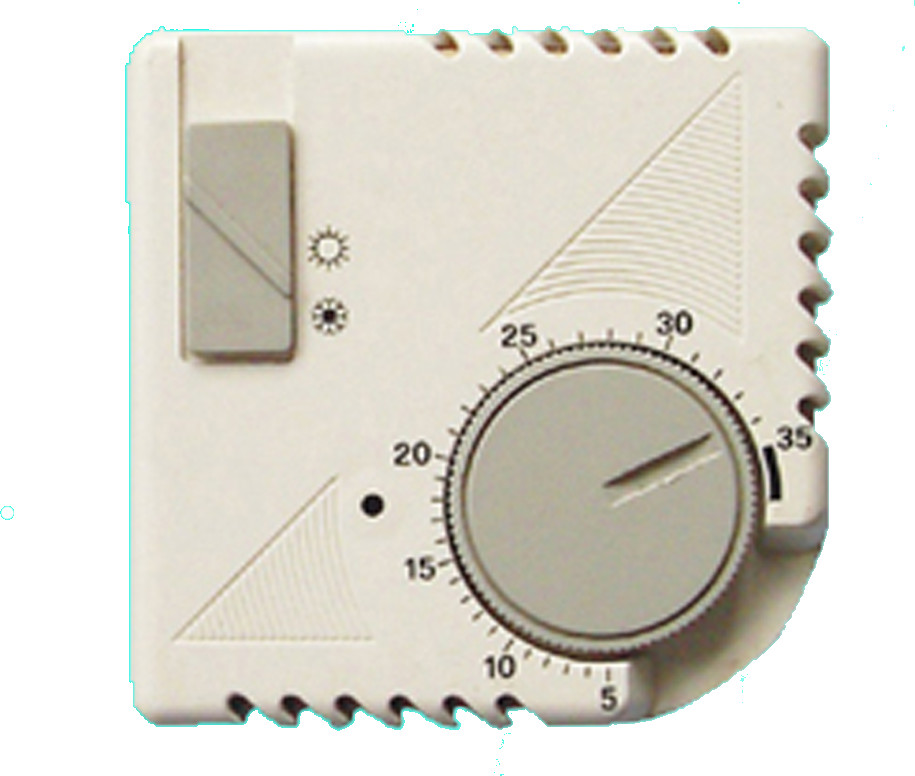

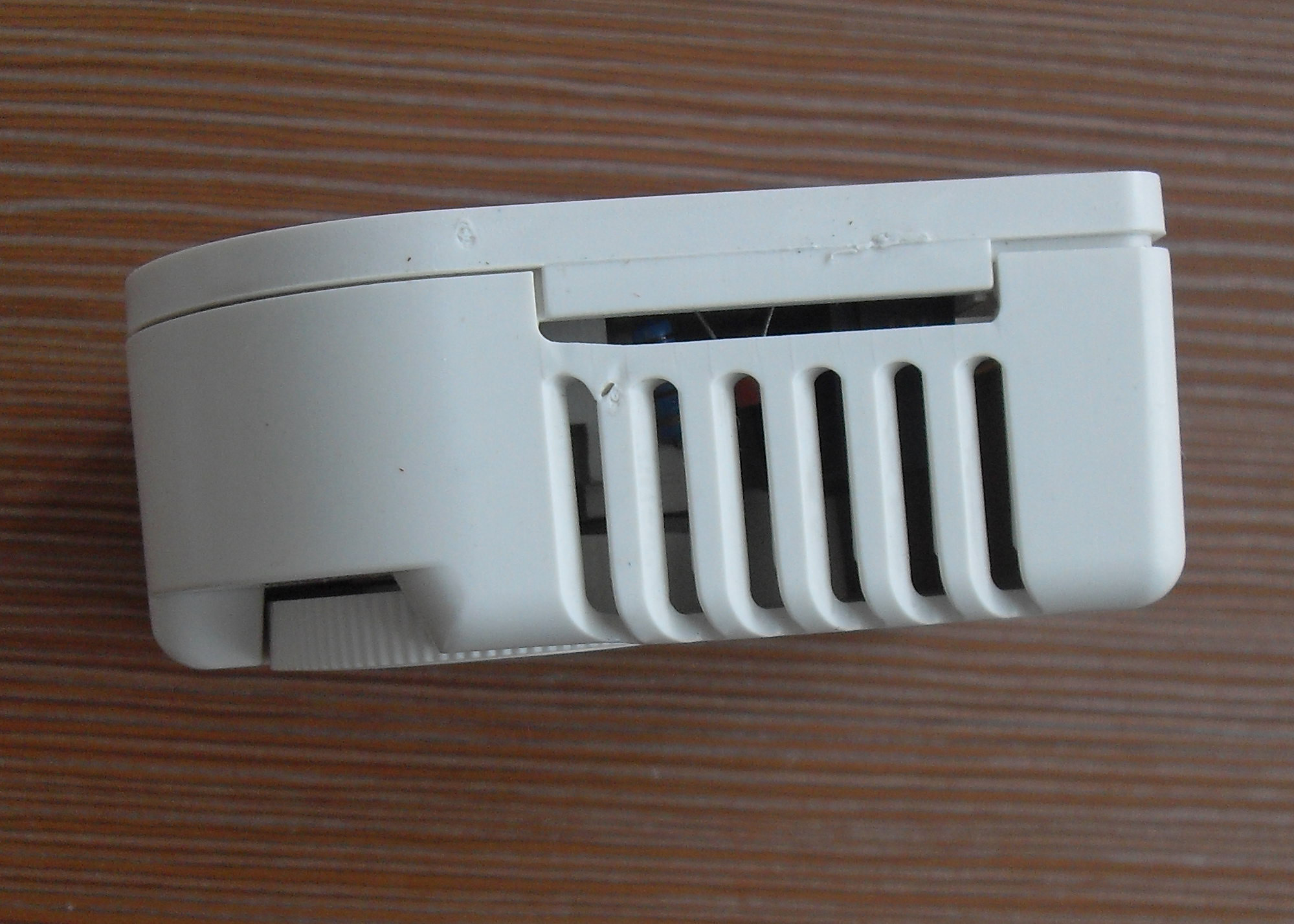

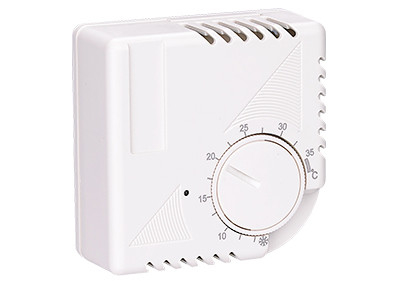

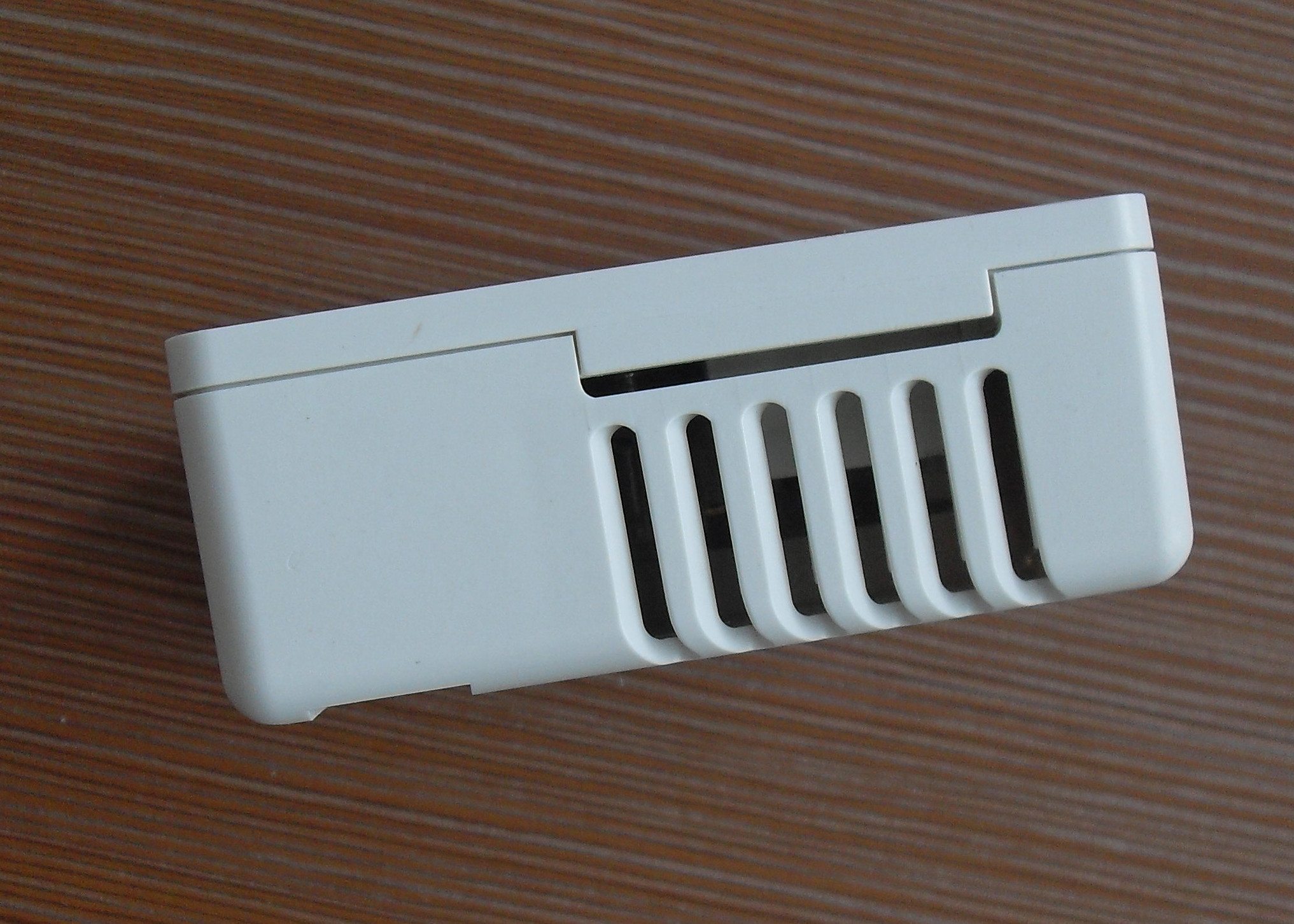

PRODUCTbeeld
