Plastic 6A 9A Magnetische AC Schakelaar 380V, 3 Faseschakelaar voor Controlemotor

Plastic 6A 9A Magnetische AC Schakelaar 380V, 3 Faseschakelaar voor Controlemotor

1. Toepassing:

Cjx2-e Reeksac de schakelaar (hierna om als schakelaar worden verwezen), het is hoofdzakelijk op de kring van AC 50/60Hz, en geschat die isolatievoltage 690V.When in ac-3 wordt gebruikt, en geschat operationeel voltage 380V en geschatte stroom tot 9A, voor brekende kring en frequentie die over lange afstand van toepassing of controleert de motor beginnen. Gecombineerd met juiste thermische overbelasting kan het relais ladingskring beschermen. De schakelaar kan ac electomotor vaak beginnen en controleren.
Dit product bevestigt aan GB14048.4, iec60947-4-1 norm.

2. Model en het betekenen:



3. Normale het lopen en installatievoorwaarden:

3.1 omringende luchttemperatuur: -5℃~+40℃, zou de gemiddelde waarde geen +35℃ binnen 24 uren moeten overschrijden.

3.2 verhoging: hoogstens 2000m.

3.3 atmosferische voorwaarden: Wanneer de temperatuur bij 40, de relatieve vochtigheid van atomsphere hoogstens 50% zou moeten zijn, wanneer bij vrij lage temperaturen, het kon hogere relatieve vochtigheid hebben. De maandelijkse maximum relatieve vochtigheid zou niet meer dan 90% kunnen zijn. De speciale maatregelen zouden genomen dui moeten zijn aan voorkomen van dauw.

3.4 klasse van verontreiniging: Klasse 3

3.5Installation categorie: III

3.6 installatievoorwaarden: De graad van neiging tussen montageoppervlakte en verticale oppervlakte zou niet moeten overschrijden

3.7 effectschok: Het product zou moeten in de plaats worden geïnstalleerd en worden gebruikt waar vaak schokken en effecten.


Techniekparameter:



4. Hoofdparameter en technisch kenmerk:



Punt	Parameter	Model	06	09
Geschatte operationele stroom (A)	380V	Ac-3	6	9
		Ac-4	2.6	3.5
Geschatte isolatievaltage (V)			69.	69.
Conventionele het verwarmen stroom (A)			16	16
Vermogen van controleerbare driefasen eekhoorn-kooi motor (kW) ac-3	220V		1.5	2.2
	380V		2.2	4
	660V		3	5.5
Operationele frequentie (operations/h)	Het elektrische leven	Ac-3	1200	1200
		Ac-4	300	300
	Het Mechancalleven		3600	3600
Het elektrische leven (10*10*10*10operations)		Ac-3	50	50
		Ac-4	10	10
Het mechanische leven (10*10*10*10operations)			1000	1000



Punt	Parameter	Model	06	09
Hulpcontactblok	Combinatie		F4-E20, F4-E02, F4-E11
	conventionele het verwarmen stroom		6A	6A
	Controlecapaciteit		Ac-15 360V; Gelijkstroom-13 33W
Passend smeltend model			RT16-16	RT16-16
Gemiddelde machtsconsumptie (VA) 50Hz 20℃	Oogst		30	30
	Holding		4.5	4.5
Aantal stuk			1	1
Kabel (mm ²)			2.5	2.5
Schroefgrootte			M3	M3
Het aanhalen torsie (N ▪ m)			0.5	0.5
Eenheidsgewicht (Kg)	Cjx2-e		0.15	0.15
	Cjx2-ENGELS		0.3	0.3

5. Globaal en Opzettende afmetingen:

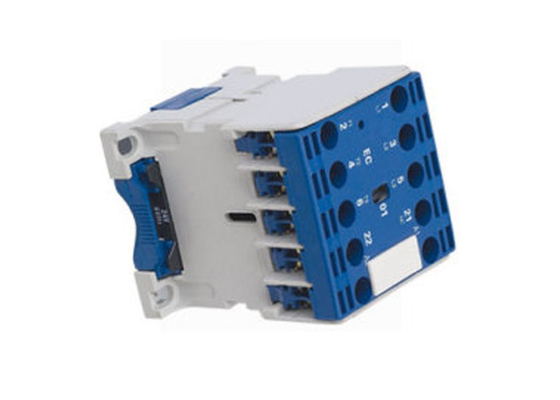

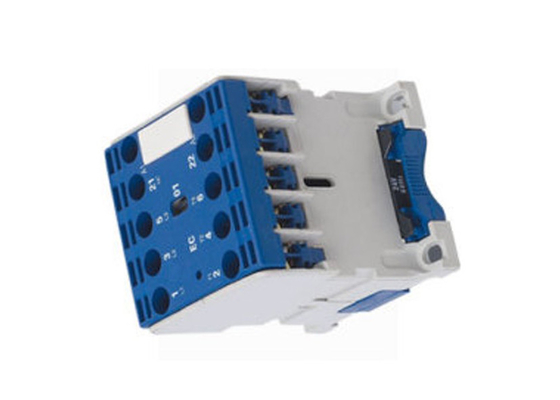

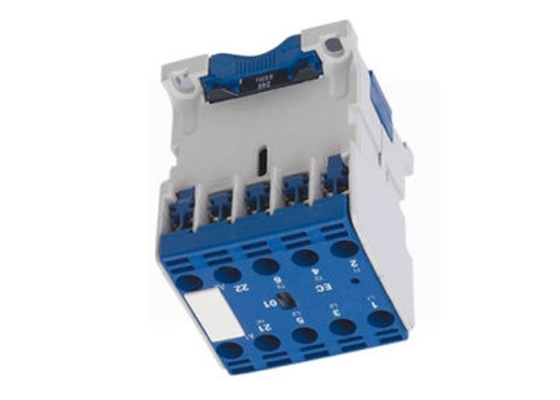

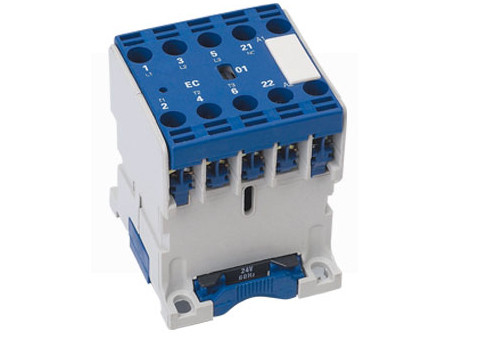

Productbeeld



6. Het opdracht geven van tot instructies:

Wanneer het plaatsen van een orde, zou u op onderstaand moeten wijzen:
Het de productnaam en model, schatten operationele voltage en frequentie van rol, ordehoeveelheid.
Het opdracht geven van tot voorbeeld: CJX2-E0910 AC 220V 50HZ 10PCS
