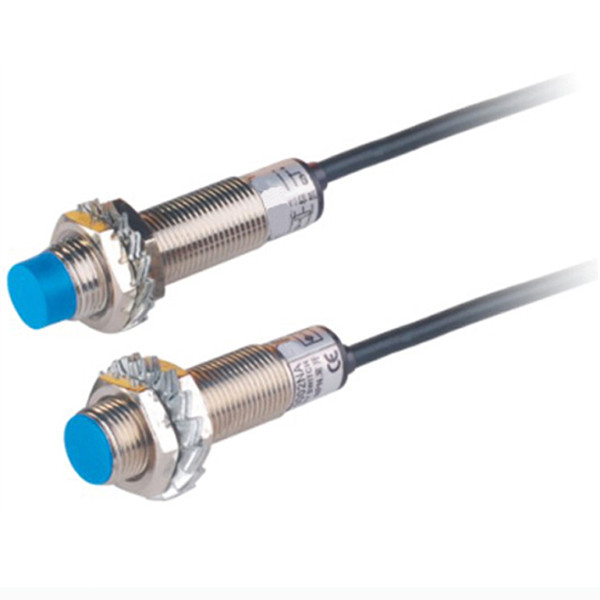

CM12 NPN NC DC6 - 36V de Capacitieve Telling van de nabijheidssensor de flessen







De inductieoppervlakte van capacitieve weerstandssensor is samengesteld uit twee coaxiale geestelijke electctrodes, die van een condensator en verbonden op RC-schommelingskring, enkel zoals een open condensatorelektrode.

Wanneer het verbinden met voeding, RC-werkt de oscillator niet. Wanneer een voorwerp de condensatorelektrode van closeto is, zal de condensatorcapaciteit stijgen, en de oscillator zal trillen. Door de behandeling van achter stadiumkring, zowel zullen de signalen van eindeschommeling als schommeling in schakelaartekens worden omgezet voor het controleren van het bestaan van voorwerp. deze afstand kan worden verkregen, maar aan nonmetal voorwerp, is de actieafstand D etermined door materiële diëlektrische constante, de diëlektrischere constante, zal de meer actieafstand worden verkregen.







1.Switch categorie: Lm: Inductantietype

                            Cm: Capacitieve weerstandstype

                            Sm: Zaaltype

                            Am: Veiligheids Explosiebestendig type

                            Xm: Mimisch Lineair type

                             Hm: Riettype

                             Ru: Ultrasoon type

2.Diameter van de sensor: M12

3.Working voltage:

                30: 6-36VDC 310:5-24VDC 320:12-60VDC
                330: 10-30VDC 340:10-55VDC 350:10-60VDC
                360: 5-36VDC 20:90 - 250VAC 210:24-250VAC
                220: 380VAC40: 12-240VDC/24-240AC
                50: Speciaal voltage

4.Detection afstand: 01: 1mm 05: 5mm 10: 10mm ......

5.Output vorm: N: Three-wire Output van Gelijkstroom NpN
                       P: Three-wire Output van Gelijkstroom PnP
                       L: Two-wire Gelijkstroom-Output
                         : Ac Two-wire Output
                      J: De Output van het relaiscontact
                     Np: NpN+PnP Dubbele Output

6.Output staat: A: (geen) normaal Open (no)
                        B: (nc) normaal Dicht (nc)
                        C: (geen-nc-nr) normaal open-normaal Dicht (no+nc)
                        Mu: Mimisch Voltage
                        Mi: Mimische Stroom
                        Mui: Voltage+Current

7.Subsidiart functies: T: met luchtvaartschakelaar
                                   Y: waterbewijs, oliebewijs
                                    I: speciaal vereiste
                                   H: weerstand op hoge temperatuur
                                   R: ringstype



8.L: Over lange afstand
